TYBOX系列

密封箱

使用说明书

 请在使用、安装产品前仔细阅读使用说明书

请妥善保管使用说明书





一、技术参数

   材料:       聚碳酸酯(PC)/ABS

   防护等级:        IP65/IP65

   抗冲击性:        IK08/IK07

   绝缘保护:          完全绝缘/完全绝缘

   工作温度:                  -40°C ~ +120°C/-40°C ~ +80°C

   阻燃性:                      V0级/V2级

   化学稳定性:           良好/良好

   颜色:                         RAL7040/RAL7021/RAL7032/RAL7021

   毒性:           无卤素/无卤素

   抗紫外线:       UL50L/无

   RoHs:          符合/不符合

二、产品安装

密封胶条和塑料螺栓安装:

1.将密封胶条装入盒盖的密封条槽内,不同的盒体型号对应不同粗细的密封条,密封条接口处首尾两端的剪切角度约为30度,装入时密封条要均匀的装到盒盖密封槽内;

2.将装好密封胶条的盒盖与盒底拼装对齐,再用电动螺丝刀将四个塑料螺栓打入安装孔内,电动螺丝刀扭力不能设得过大(建议扭矩:0.6N·M,建议使用螺丝刀槽号:1(ø5mm)十字电动螺丝刀),避免扭伤螺栓。

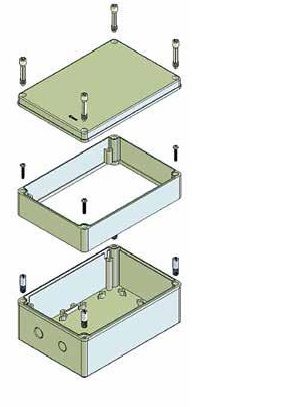

延伸框安装:

如需给盒体加高,可先在盒底安装孔内装入延伸框安装柱,再装上延伸框并用电动螺丝刀将安装螺钉拧紧,再装上盒盖即可,见下图1。

图1


铰链和挂锁安装:

1.将盒盖盒底用钻床钻出对应的铰链搭扣孔

2.再将对应的铰链搭扣组件安装在对应的位置,见下图2。


图2



3如需装锁,即不用再装搭扣,将原先搭扣的位置装

上门锁即可,见下图3。

图3

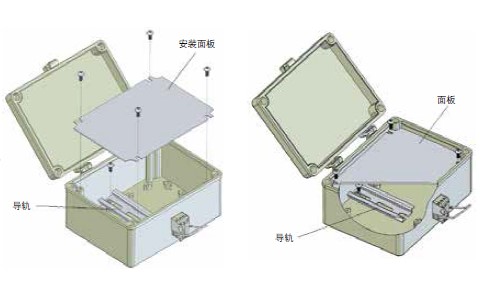

面板、导轨安装:

将面板放在盒底上平面安装柱上,并用电动螺丝刀拧紧四颗安装螺钉即可,导轨安装在盒底下平面安装柱上,并用电动螺丝刀拧紧两颗安装螺钉即可,见下图4。

图4



翻板、底板安装:

1.将翻板放在盒底上平面安装柱上,并在对应的位置安装翻板组件,见下图5。

图5

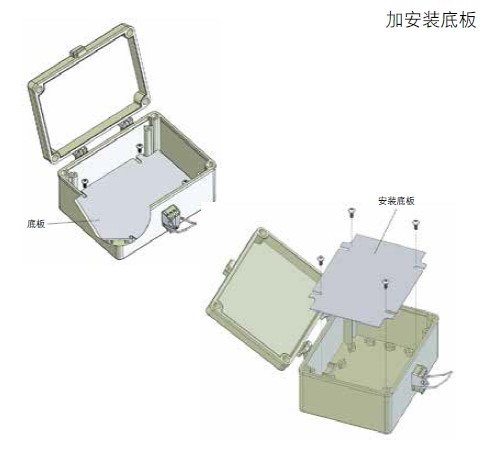

2.将底板放在盒底下平面安装柱上,并用点动螺丝刀拧紧四颗安装螺钉见右图6。

图6


挂钩安装和直接安装:

1.直接安装无需挂钩,直接用自攻螺钉将安装板与盒底面安装孔固定即可;挂钩安装则需将挂钩放在盒底面的安装孔上,并用电动螺丝刀拧紧,见图7。

图7

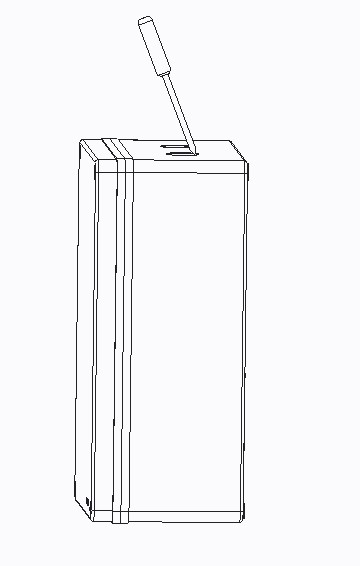

敲落孔作业说明:

1.用ø3至ø5的一字螺丝刀进行敲落孔开孔作业;

2.一字螺丝刀刃口置于敲落孔底部(靠近盒底侧);

3.一字螺丝刀与盒底成20°夹角,见图8;

4.用1~2磅铁锤敲击;

5.敲落孔边缘毛刺用刀片修整。

图8


三、合格证:


点击载密封箱说明书
